久久er,国产一区二区精品久久岳,久久成人免费,久色国产综合,国产主播在线喷水

商品詳細(xì)介紹：
一、鋼襯F40  ETFE 1管道
    采用高溫?zé)釢L成型工藝，適用于有正負(fù)壓的輸送管路。
    ·通徑規(guī)格  DN25—1000mm    ．使用溫度  -60—150℃    ．使用壓力  -0.09—1.6MPa
二、鋼襯F4  PTFE）管道
第一類．PTFE襯里直管及管配件
    俗稱松襯管。此工藝采用PTFE棒材車削成的薄膜，  纏繞燒結(jié)成形。適用于常壓、正壓的輸送管路（如三廢處理管路等）．不宜用于有負(fù)壓的管路（如泵進(jìn)、出口處及由落差或突然冷卻等能產(chǎn)生負(fù)壓的管路）
    ·通徑規(guī)格  DN25—500mm    ．使用溫度  -40—100℃    ．使用壓力  1.6MPa
第二類．PTFE緊對直管及管配件
    俗稱內(nèi)纏鋼絲緊襯管。
    制造工藝：先將若干層PTFE薄膜纏繞在模具上，再將鋼絲（+0.5—1mm）螺旋形地纏繞在PTFE薄膜上，然后在鋼絲外面再纏繞若干層PTFE薄膜，最后放在爐中燒結(jié)成形。用這種工藝制作的PTFE襯里管，內(nèi)壁光滑，外壁由于鋼絲的體積及其外彈力量，形成螺旋形淺波紋。將它襯入鋼管內(nèi)，并在PTFE襯里管外壁與鋼管內(nèi)壁之間的空隙處罐滿填充樹脂（排出殘留空氣）。這種填充樹脂能與鋼管緊密粘在一起。同時(shí)，它能緊緊地包裹在螺旋形的PTFE襯管外壁上。填充樹脂固化后，就形成了與襯里外壁波紋相咬合的螺旋形波紋：這種結(jié)構(gòu)，類似于螺母與螺栓的結(jié)合。它一方面能使PTFE襯里的熱脹冷縮得到有效的限制和補(bǔ)償；另一方面，利用鋼絲的剛度明顯地提高PTFE襯里耐負(fù)壓的能力。

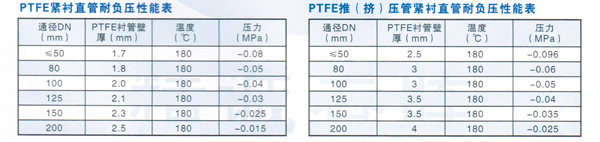

    ·通徑規(guī)格  DN25—200mm    ．使用溫度  -50—180℃    ．使用壓力  -0.5～1.6MPa（耐負(fù)
壓性能說見左下表）

第三類：PTFE推（擠）壓管緊襯直管
    俗稱推（擠）壓襯里管
    制造工藝：首先采用進(jìn)口PTFE粉末，推（擠）壓成管子，然后將它強(qiáng)行拉入無縫鋼管（襯管外徑略大于鋼管內(nèi)徑1.5—2mm），形成無間隙緊襯。為了消除應(yīng)力，將它放在爐中，加溫至1 80℃進(jìn)行恒溫處理，使之適應(yīng)在1 80℃以下的溫度中使用。同時(shí)，推（擠）壓管的軸向抗拉強(qiáng)度比纏繞管明顯要好。此管道具有理想的耐正、負(fù)壓能力。
    通徑規(guī)格  DN25—300mm
    使用溫度-100—180℃
    使用壓力  -0.09—1.6MPa（耐負(fù)壓性能見P9表）
    其管配件采用氟塑料（PTFE、PFA、FEP或PVDF）為原料，經(jīng)模壓成形，襯里厚度3—4.5mm，具有優(yōu)良的耐正、負(fù)壓能力。
    通徑規(guī)格  DN25—300mm
    使用溫度  -100℃—180℃(PFA)(PTFE)、-80℃—160℃(FEP)、-80℃—130℃(PVDF)
    使用壓力  -0.09—1.6MPa

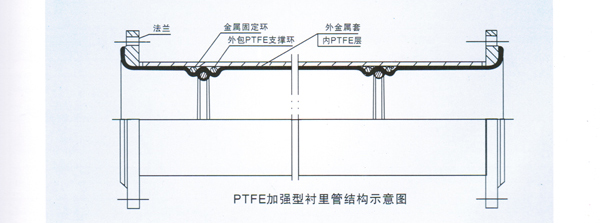

第四類：PTFE加強(qiáng)型襯里管
    目前，國產(chǎn)的推（擠）壓PTFE管的****通徑為+300mm，內(nèi)纏鋼絲PTFE襯里管的理想通徑也只有+300mm。為了解決DN350—500mm襯里直管和管配件耐正、負(fù)壓的問題，我們在PTFE松襯管內(nèi)，按一定距離設(shè)置外包PTFE的金屬支撐環(huán)（#6-16mm），管內(nèi)壁做成波紋狀，一方面固定支撐環(huán)；另一方面使PTFE襯里的熱脹冷縮得到較好的補(bǔ)償，使該管道具有良好的耐正、負(fù)壓能力。
    通徑規(guī)格  DN350—500mm
    使用溫度-100—180℃
    使用壓力  -0.09—1.6MPa

說明
    1、管道及管配件的法蘭按HG20593歐洲體系標(biāo)準(zhǔn)配置，用戶如果采用其它標(biāo)準(zhǔn)或壓力等級及材質(zhì)有特殊要求時(shí)，請訂貨時(shí)說明，也可按用戶特殊要求配置。
    2、DN25—30mm襯里外殼用無縫鋼管，DN300mm以上，采用卷板成形。
三、鋼襯PO、PE管道
    性能優(yōu)良的防腐產(chǎn)品，必須有良好的防腐材料及先進(jìn)的防腐工藝技術(shù)，我公司經(jīng)過反復(fù)對比試驗(yàn)，選用耐腐、耐溫、耐沖擊、抗老化、膨脹系數(shù)小的進(jìn)口改性PE( PO)樹脂為主要原料，并引進(jìn)先進(jìn)旋塑工藝，生產(chǎn)出致密性好、耐負(fù)壓不脫落（在100℃、真空720mmHg工況下使用不脫落）、不龜裂、耐老化、內(nèi)壁光滑、耐磨損、耐腐蝕、耐沖壓、無毒性、無污染的鋼塑復(fù)合直管及管件。替代價(jià)格昂貴的金屬材料，既滿足強(qiáng)度的需要又保證管路的耐腐要求：
    通徑規(guī)格：DN25—DN2000
    工作壓力：-0.09MPa—1.6MPa
    工作溫度：-55℃—100℃
    耐腐蝕性：除30℃溫度以上的濃硫酸、濃硝酸、發(fā)煙硫酸、氯磺酸等強(qiáng)氧化劑性酸，甲酚、乙醛、乙醚、丙酮、二甲苯等有機(jī)溶劑外，能耐大部分的有機(jī)和無機(jī)酸、堿、鹽的腐蝕。

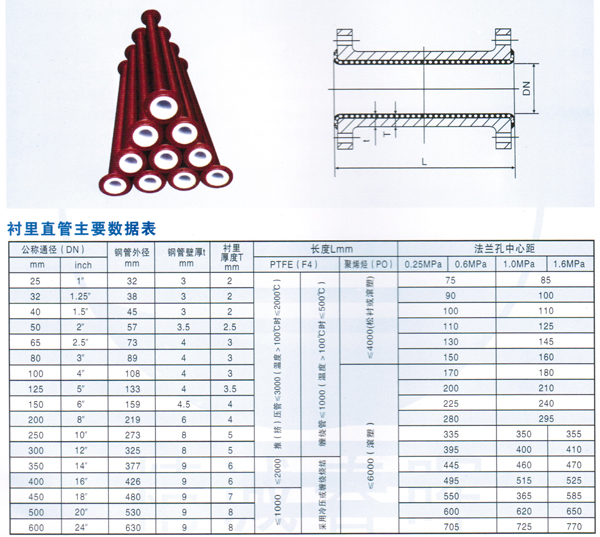

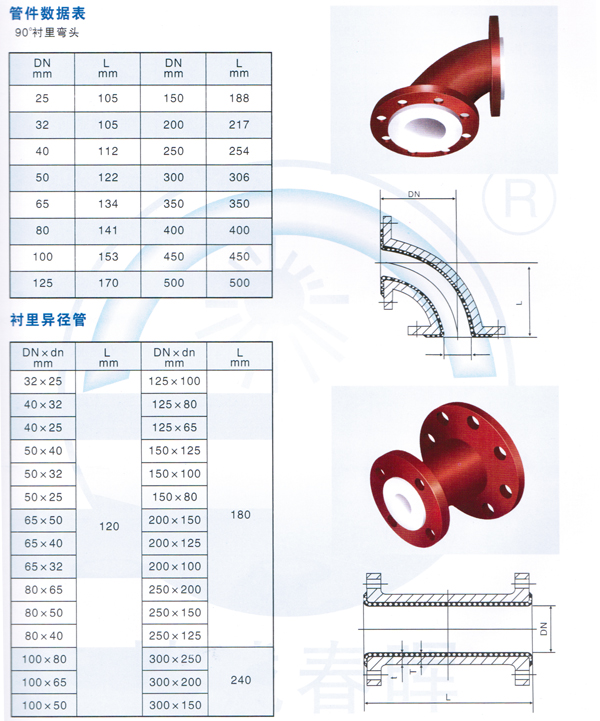

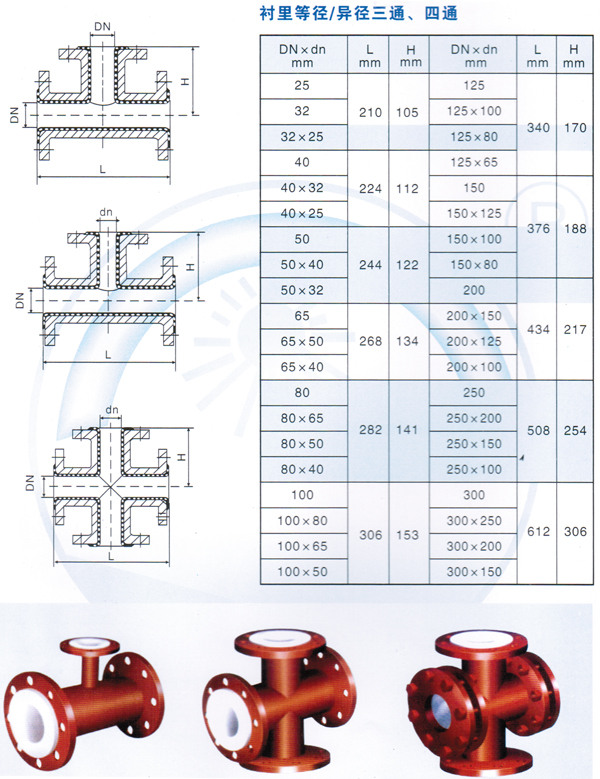

襯里直管主要數(shù)據(jù)表
